手動液壓叉車維修及結構圖-沈陽興隆瑞

沈陽興隆瑞機械設備有限公司講解手動液壓叉車維修及結構圖，使用手動地牛的用戶在維修時可以根據這些圖判斷大致先故障。當出現移動困難、不起升或不下降、一高一低等現象時，分別對應檢查軸承、輪子，鏈條、液壓油缸、調節拉桿等部位。

▎出現車輛移動困難的現象：

1.輪子和軸承有損壞造成移動困難。

發現手動液壓叉車不論是裝載時或者是空載貨物，移動都很重時，是由于軸承和輪子有損壞，要進行更換。

①腳輪：分為白顏色的尼龍輪和紅色的聚氨酯兩種，按照原車使用的材質配上即可。尼龍輪硬度大一些，在地面上推動時輕快一些，但是會劃傷樹酯地面，而且噪音也大一些，商超等就少使用；而聚氨酯輪粘度大，推起來會比較沉，經過不平整的路面時，輪面也會被劃傷，但是聚氨酯對地面磨損得小一些?？梢愿鶕窙r進行選型。

②軸承為6204型號，五金店或者沈陽地牛叉車維修公司能配上。貨叉下面的小輪為承重輪，手柄下面的大輪為轉向輪，都配這個型號。

2.把手的舌頭不能固定造成移動吃力。

把手下壓吃力時，看看把手的舌頭能否在中間檔位固定。若不能也會導致車移動困難。手動液壓叉車維修及結構圖，這種情況更換舌頭位置的卡簧。

▎出現手動液壓叉車維修不能起升的現象

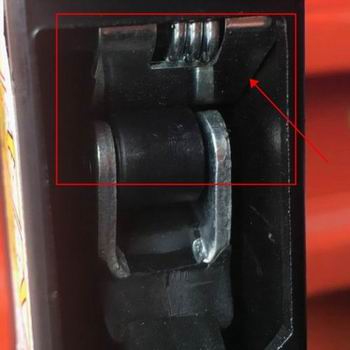

 圖片1  擋位卡簧

從結構圖可以看出，可能是泄壓閥沒有出來，看一下泄壓閥的位置，如圖2所示。若是閥門沒有出來，則用手捏住舌頭，搖動手柄，將閥門頂出來；若還是不好用，則將閥門上的螺母向外擰出一些。

▎出現手動液壓叉車維修不下降或者是下降慢的現象

可能是泄壓閥出來多了或者閥門上的螺母丟了，檢修一下泄壓閥的位置，若螺母沒有丟失，則將泄壓閥的螺母向里側擰一些，如圖2所示。

▎出現貨叉不一邊高現象：



鋼板質量不好，承受力差，正常使用也會造成貨叉被壓彎的現象，從手動液壓叉車維修及結構圖看，修理方法是通過外力將貨叉變形的地方變回原形；還有一種是使用不當，超載使用，使貨叉兩邊不一樣高，可以通過貨叉腳下的連桿調節。

沈陽興隆瑞機械設備公司講解手動液壓叉車維修及結構圖，對于多種故障現象的修理方法。我們也對手動和電動地牛叉車修理。

其他技術問題：手動叉車維修壓幾下才升一下。
